Poprawne użycie kondensatorów przy zasilaniu ATmega328P-PU i modułu nRF24L01

Mój prompt do ChatGPT:

Jakiego rodzaju kondensatorów powinienem użyć, by poprawnie zasilić z akumulatora 18650 mikroprocesor ATmega328P-PU oraz moduł nRF24L01? Mikroprocesor bez zewnętrznego oscylatora (taktowany 8MHz wewnętrznie).

ChatGPT: Poniżej masz konkretną, poprawną listę kondensatorów dla zasilania:

18650 → ATmega328P-PU (8 MHz, bez kwarcu)
         ↓
         MCP1700-3.3 → nRF24L01

Zakładam, że:

  • ATmega zasilana bezpośrednio z ogniwa,
  • nRF24 zasilany z LDO 3.3 V,
  • używasz trybu PA_HIGH.

🔋 1️⃣ Przy akumulatorze 18650

Nie jest to obowiązkowe, ale bardzo zalecane:

✔ 47–100 µF elektrolit (low ESR)

  • napięcie ≥ 10 V (może być 16 V, 25 V, 63 V)
  • np. Panasonic FC (bardzo dobry wybór)

Montowany możliwie blisko punktu wejścia zasilania.

Cel:

  • tłumienie wolniejszych wahań
  • stabilizacja przy impulsach TX

⚙ 2️⃣ Przy ATmega328P-PU (zasilana bezpośrednio z ogniwa)

Nawet bez LDO mikrokontroler wymaga lokalnego odsprzęgania.

✔ 100 nF ceramiczny X7R (obowiązkowo)

  • między VCC a GND
  • jak najbliżej nóżek
  • jeśli używasz też AVCC → drugi 100 nF przy AVCC

To absolutne minimum.

Można dodać:

✔ 1 µF (ceramiczny X7R lub foliowy)

  • jako dodatkowa stabilizacja lokalna
  • nie jest krytyczne, ale poprawia odporność

📡 3️⃣ Przy MCP1700 (dla nRF24)

Dla MCP1700

Wejście (VIN → GND):

  • 100 nF ceramiczny X7R
    • 1 µF (ceramiczny X7R lub foliowy)

Wyjście (VOUT → GND):

  • 100 nF ceramiczny X7R
    • 1 µF (ceramiczny X7R lub foliowy)

To zapewnia stabilność LDO.


📶 4️⃣ Przy nRF24L01 (najważniejsze miejsce)

Dla nRF24L01

Bezpośrednio przy pinach VCC/GND:

✔ 100 nF ceramiczny X7R (obowiązkowy)

  • dosłownie przy pinach
  • minimalna długość wyprowadzeń

✔ 47 µF elektrolit low-ESR (minimum przy PA_HIGH)

  • 47–100 µF
  • napięcie dowolne ≥ 6.3 V
  • Panasonic FC bardzo dobry wybór

Można dodać:

✔ 1 µF ceramiczny lub foliowy (opcjonalnie)

  • między 100 nF a 47 µF w sensie „częstotliwościowym”

🧠 Dlaczego taka kombinacja działa

Różne kondensatory filtrują różne zakresy częstotliwości:

WartośćFunkcja
100 nFbardzo szybkie impulsy (MHz)
1 µFśrednie zakłócenia
47 µFdłuższe bursty TX

nRF24 generuje bardzo szybkie skoki prądu → dlatego 100 nF jest absolutnie kluczowy.


📦 Minimalny zestaw, który powinieneś mieć

✔ 100 nF X7R (kilka sztuk)

✔ 1 µF X7R lub foliowe (kilka sztuk)

✔ 47 µF low-ESR elektrolit (2–3 sztuki)

To w zupełności wystarczy do stabilnego zasilania całego układu.


📌 Wersja „praktyczne minimum” (żeby działało stabilnie)

Jeśli chcesz absolutne minimum:

  • ATmega: 1× 100 nF
  • MCP1700: 2× 100 nF + 1 µF
  • nRF24: 1× 100 nF + 47 µF

I to już będzie poprawna konstrukcja.

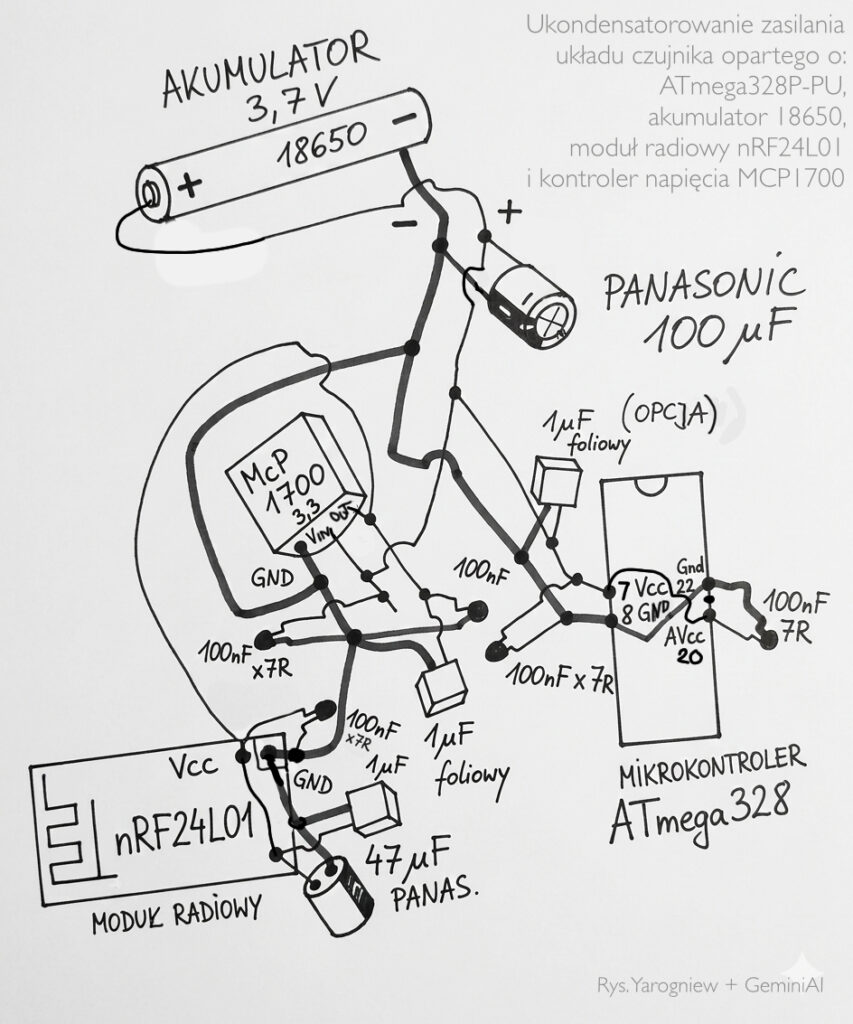

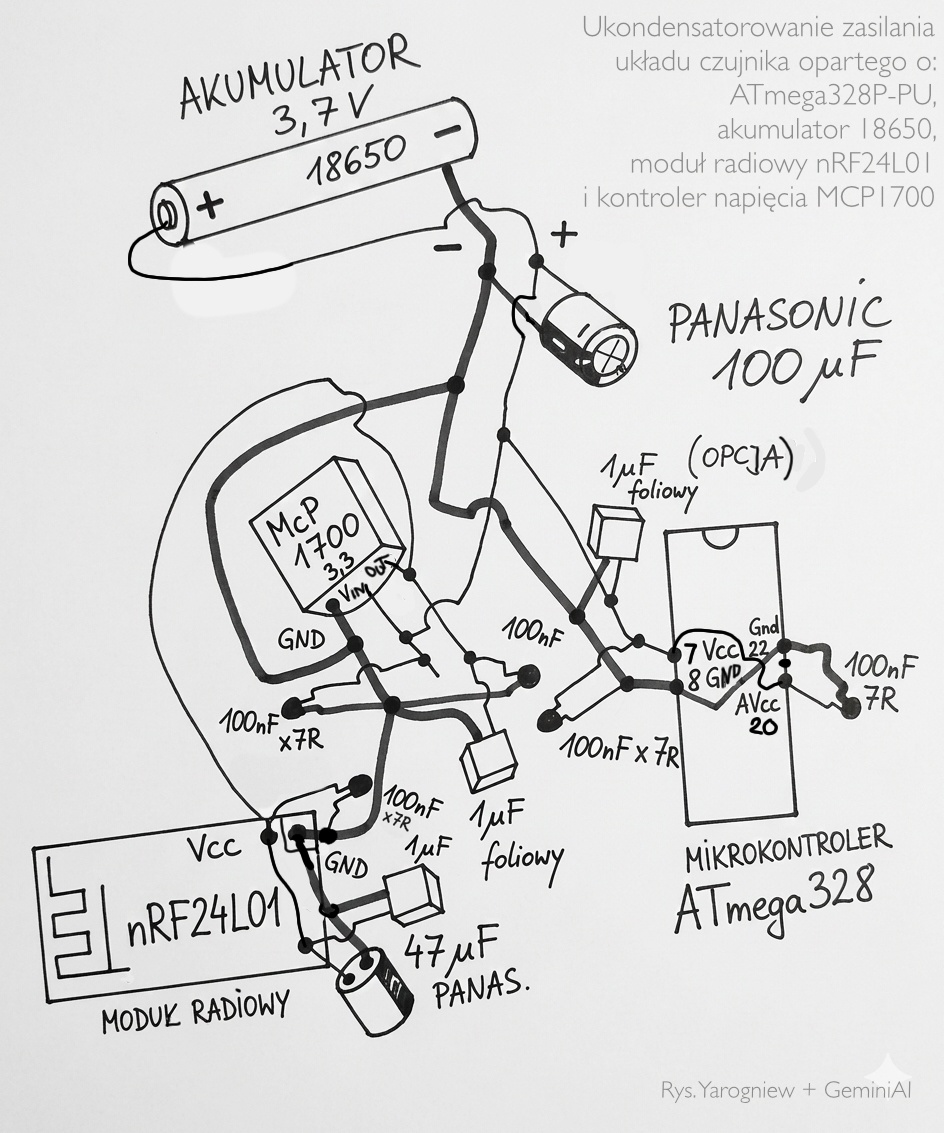

Tu odręczny rysunek propozycji Chat-a GPT
schemat odręczny
